网络型空调控器使用说明

产品概述

空调控制器是针对市场需求,新型开发的一款具有 LCD 大屏液晶显示,通过控制器内部的 NTC(负 温度系数)温度传感器,检测出室内温度并实时与用户设定温度精心比较,对空调(尤其是中央空调)实 现近距离(非联网)和远程(网络)实时监控,实现用户的化性化要求。面板设计操作简单清晰按键功能 齐全。广泛应用于酒店,商业,别墅,医疗等民用设施。可控制设备: 三档风机,三线和二线电动阀,电磁阀,辅助电加热/制冷等

技术参数
工作电压: AC210~230V, 50/60HZ



负载电流: 3A



控温精度: ±1ºC



设定温度范围: 10ºC - 40ºC
自耗功率: <0.5W



温度传感器: NTC



面版外形尺寸: 86*86*17mm (H*W*D)



性能特点:
★  大屏幕中英文 LCD 液晶显示,双温度显示模式
★  蓝色 LED 背光使得显示效果美观大方
★  时间 24 小时制式显示随时提醒您当前的准确时间
★  室内温度精确显示分辨率为 1,内部分辨率0.1。
★  设定温度满足用户对室内温度的设定
★  风速低,中,高三种方式可任意选择
★  冷、通风模式可随意切换
★  断电数据记忆功能,可使您的设置不再受到断电影响
★  室温自校准功能
★  具有 RS-485 网络接口(标准的MODBUS通讯协议)
通讯电路采用双绕组隔离电源独立供电、高速光耦隔离设计。具有6KV以上抗雷击,超强抗干扰效果。符合一流的工业级通讯标准。用5类双绞线可最长传输可达3000米。
完美的电路设计方案和优质电子元件硬件,每组RS485总线可接64台温控器。
★  标准 86 盒安装方式(面板仅厚 14mm)
★  时尚,轻巧的外观设计,显示豪华档次

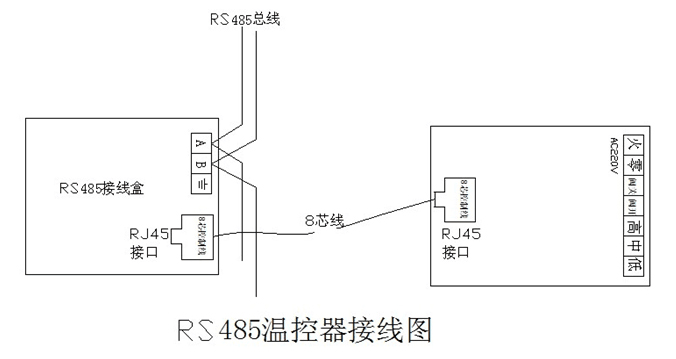

DV02RS温控器网络型空调控器接线图



操作说明



一、功能操作说明
/; “▲” 增加; “▼”减少; “M工作模式; “定关开/ ; “低风速;“中风速; “高风速; “ 自动档 加热; “””制冷,“  “ 通风SV设定温度;PV房间温度。

二、操作方法
1、开/关:按“”键。
2、设定:通过按钮“▲”,“▼”来调节,工厂默认温度是26℃。
3、加热/通风设置:按“M”选择“”加热;“”冷却; “ “ 通风。开机默认模式是“  通风。4、速设定:工厂默认风扇模式是(低)键选择风机的风速:  (高)(中) (低)  (自动), 如果你选择”自动”,风机运行根据房间温度和设定温度自动调整
5、度校准设置:(当温度出现偏差时,方可进行以下操作)::按“M键及,液晶显示器将显示“XX℃,按“▲”或“▼”调至准确温度5后自动确认。
6、设定:按“”键,直至出现hh:mmhh闪烁, 按“▲”,“▼”按钮调整小时,小时调校准确后,然后 ”键,直至出现hh:mmmm闪烁, 按“▲”,“▼”按钮调整分钟,调校完毕5秒钟后自动确认. 然后按“”键,在温度设定区直至出现d1闪烁, 按“▲”,“▼”调整星期,d1表示星期一,d2表示星期二,以此类推。
7、开机设置:按“”键,直至出现 及hh:mmhh闪烁, 按“▲”,“▼”按钮调整小时,小时调校准确后,然后按“”键,直至出现hh:mmmm闪烁, 按“▲”,“▼”按钮调整分钟,调校完毕5秒钟后自动确认.取消定时开机设置时用相同的操作方法调到hh:mm00:00即可。
8、时关机设置:按“”键,直至出现0 及hh:mmhh闪烁, 按“▲”,“▼”按钮调整小时,小时调校准确后,然后按“”键,直至出现hh:mmmm闪烁, 按“▲”,“▼”按钮调整分钟,调校完毕5秒钟后自动确认.取消定时开机设置所用方法相同

注:修改网络地址,长按风速键7秒时间在时间设置区可更改通讯地址。也可通过我公司提供的免费调试软件更改地址。
RS485通讯连线和接线方法:

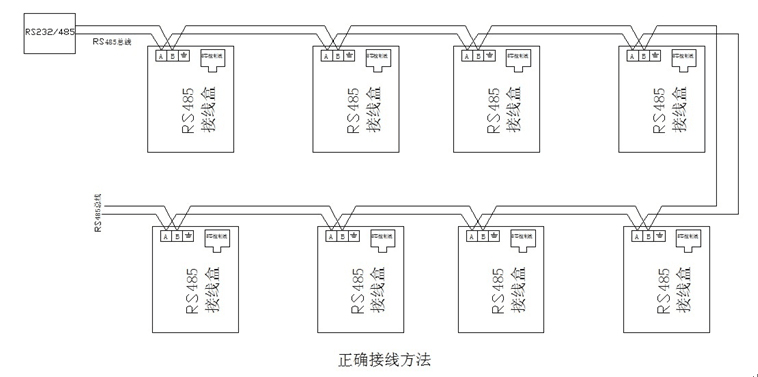

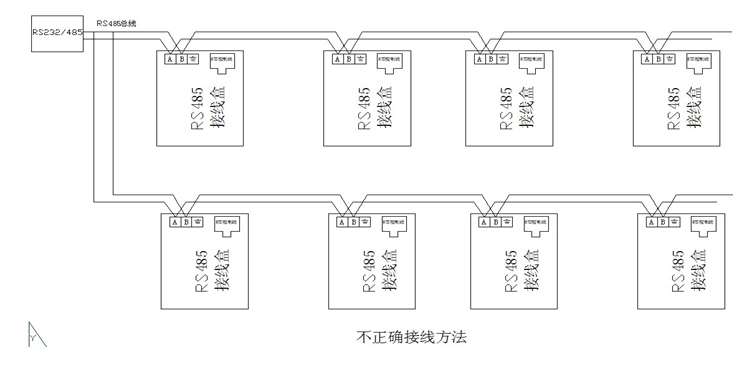

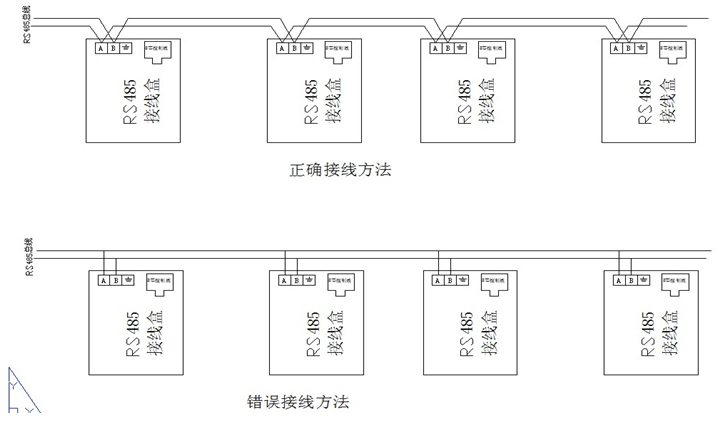

RS485接口应采用双绞线连接,不能用电源花线、绞线或电话线连接,干扰很强的场合可用工业专用的带屏蔽的双绞线,但实际上多用价格便宜购买方便的5类或超5类的计算机网络线,而且效果良好。目前的实际应用中,用9600波特率,采用廉价的5类双绞线最长布线已达3千米。布线方法如下:

网络接线安装图









温控器(DV02B01) Modbus RTU通信协议说明

标准Modbus RTU协议,串行RS485两线制,通信参数:波特率96008位数据位,无奇偶数据校验,2位停止位。 读保持寄存器命令03,写单个寄存器命令06

1,键盘锁,开关机,寄存器地址00
键盘锁(高字节)0:不锁定,1:锁定;
开关机(低字节)0:关机,1:开机。

2,控制模式,风速,寄存器地址01
控制模式(高字节)1:通风模式,2:制冷模式,3:制热模式;
风速(低字节)1:低速,2:中速,3:高速。

3,室内温度,设定温度,寄存器地址02
室内温度(高字节)
设定温度(低字节)

4,温度补偿,寄存器地址03
温度补偿是温控器实际温度补偿值*10倍,即温控器实际温度补偿值为0.1度,为便于modbus通信传输,放大10倍到整数格式。
温度补偿是16位有符号整数格式,即0xFFFF表示-1,也就是温控器温度补偿值为-0.1度。

5,运行时间,寄存器地址0405
4个字节,最大数值4294967295秒。
当温控器为制冷或者制热模式时,阀门动作时,温控器运行时间(单位:秒)累加,温控器内部半个小时保存到EEPROM

6,定时开关机参数,寄存器地址06
小时(高字节),数值范围0-2324小时制,当定时开机使能时,小时数加128
分钟(低字节),数值范围0-59

7,定时关机参数,寄存器地址07
小时(高字节),数值范围0-2324小时制,当定时关机使能时,小时数加128
分钟(低字节),数值范围0-59 8,实时时间,寄存器地址08
小时(高字节),数值范围0-23
分钟(低字节),数值范围0-59

9,实时时间,寄存器地址09
(高字节),数值范围0-59
星期(低字节),数值范围1-7,表示星期一到星期天。
